🏗️ Thách Thức Khi Kéo Tín Hiệu Video Khoảng Cách Xa
Khi khoảng cách từ máy tính, đầu ghi camera (NVR/DVR) hoặc bàn mixer đến màn hình hiển thị vượt quá 15 - 20 mét, việc sử dụng cáp HDMI đúc sẵn gặp rất nhiều trở ngại: đầu cáp to khó luồn ống gen, sợi cáp dày nặng dễ gãy ngầm và tín hiệu bị suy hao dẫn đến đen màn hình hoặc nhiễu hột mè. Bộ kéo dài HDMI qua cáp mạng LAN (HDMI Extender over Cat5e/Cat6) chính là giải pháp tiêu chuẩn được tất cả các kỹ sư công trình lựa chọn.
1. Nguyên Lý Hoạt Động Của Bộ Kéo Dài HDMI Qua Cáp LAN (TX - RX)
Hệ thống kéo dài HDMI cơ bản gồm 2 thiết bị nhỏ gọn:
- Transmitter (Bộ phát - TX): Đặt cạnh nguồn phát (đầu ghi camera, PC, Laptop), nhận tín hiệu HDMI gốc và mã hóa thành tín hiệu số truyền qua cổng mạng RJ45.
- Sợi cáp mạng LAN (Cat5e hoặc Cat6/Cat7): Đóng vai trò là đường truyền dẫn tín hiệu ở khoảng cách từ 30m đến 120m.
- Receiver (Bộ nhận - RX): Đặt cạnh màn hình Tivi hoặc máy chiếu, giải mã tín hiệu từ cáp mạng trả lại cổng HDMI với độ phân giải sắc nét 1080P@60Hz hoặc 4K.
⚡ Sơ Đồ Đấu Nối Tiêu Chuẩn:
[Đầu ghi Camera / PC] ──(Cáp HDMI ngắn 1m)──> [Bộ Phát TX] ──[Cáp LAN Cat6 60m-120m]──> [Bộ Nhận RX] ──(Cáp HDMI ngắn 1m)──> [Tivi / Màn hình]
2. Tại Sao Nên Dùng HDMI Extender Thay Vì Cáp HDMI Dài Đúc Sẵn?
✅ Ưu Điểm Bộ Kéo Dài HDMI LAN
- • Dễ dàng luồn dây qua ống gen nhỏ, vách thạch cao và máng cáp.
- • Cáp mạng có chi phí rẻ hơn 60 - 70% so với cáp HDMI lõi đồng dài.
- • Chiều dài linh hoạt: Bạn có thể tự bấm đầu mạng theo đúng độ dài công trình.
- • Nếu đứt cáp, chỉ cần bấm lại đầu hạt mạng RJ45 trong 2 phút mà không phải thay cả bộ.
- • Tích hợp mắt hồng ngoại IR mở rộng để dùng Remote điều khiển từ xa.
❌ Hạn Chế Cáp HDMI Đúc Sẵn Dài (>20m)
- • Đầu cáp HDMI bản rộng (19mm), không thể chui qua ống luồn gen âm tường.
- • Rất nặng, dễ làm xệ và gãy cổng kết nối của Tivi / Laptop.
- • Độ dài cố định: Thừa thì cuộn xấu, thiếu 1 mét là phải bỏ cả sợi.
- • Dễ đứt gãy lõi vi mạch bên trong khi kéo mạnh tay qua góc cua 90 độ.

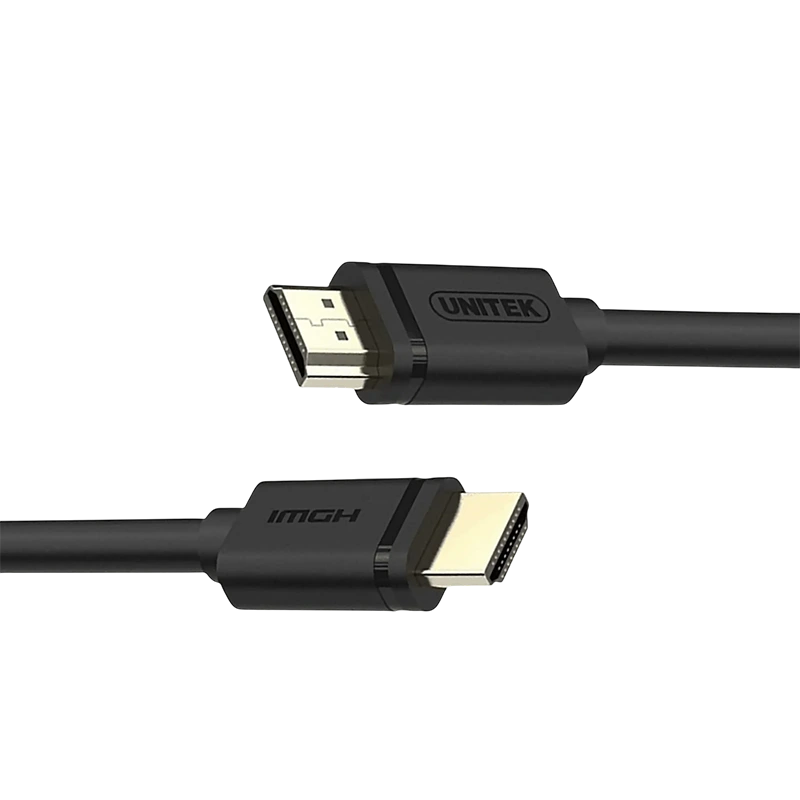

Cáp HDMI UNITEK 2M Hỗ Trợ 4K@60Hz Vỏ Dù Chống Nhiễu
Lõi đồng nguyên chất, đầu cắm mạ vàng 24K, bọc dù bện cao cấp chống gãy gập. Đạt chứng nhận chuẩn HDMI Licensing Administrator.
Xem chi tiết & Mua ngay3. Hướng Dẫn Chọn Cáp Mạng LAN Chuẩn Để Tránh Mất Tín Hiệu
Để bộ kéo dài HDMI hoạt động ổn định và đạt tối đa khoảng cách theo thông số nhà sản xuất:
- Chọn cáp mạng CAT6 lõi đồng nguyên chất (Solid Bare Copper 100%): Tuyệt đối không dùng cáp mạng lõi nhôm mạ đồng (CCA) vì trở kháng cao sẽ làm giảm khoảng cách truyền xuống chỉ còn 20 - 30m.
- Bấm chuẩn mạng T568B: Đảm bảo 2 đầu hạt mạng được bấm theo chuẩn B tiêu chuẩn quốc tế và test thông mạch cả 8 sợi dây trước khi cắm vào thiết bị.
❓ Câu Hỏi Thường Gặp Về Kéo Dài HDMI (FAQ)
Q: Bộ kéo dài HDMI qua LAN có làm giảm chất lượng hình ảnh hay âm thanh không?
A: Không. Tín hiệu được truyền dẫn dưới dạng số (Digital Video Signal) nên độ nét Full HD 1080P / 4K và âm thanh vòm được giữ nguyên vẹn 100% không bị mờ hay méo tiếng.
Q: Có thể cắm bộ kéo dài HDMI vào Switch chia mạng nội bộ được không?
A: Với các dòng HDMI Extender over IP (như DTECH hoặc MT-VIKI), bạn có thể cắm qua Switch mạng Switch Gigabit để phân phối 1 nguồn phát ra hàng chục màn hình nhận khắp tòa nhà.
